DBScar — что такое VCI-адаптер Launch

Владельцы диагностических сканеров Launch серий X-431 PRO и PAD часто встречают в документации и на форумах слово «DBScar», но не все понимают, что за ним стоит. А между тем DBScar — это сердце прибора: именно этот компактный VCI-адаптер связывает автомобиль с диагностической программой, и без него планшет остаётся просто экраном. Разберём по порядку: что делает адаптер, какой именно DBScar стоит в вашем приборе, почему одинаково названные адаптеры не взаимозаменяемы и как устроена замена при потере или поломке.

Что такое VCI и как он работает

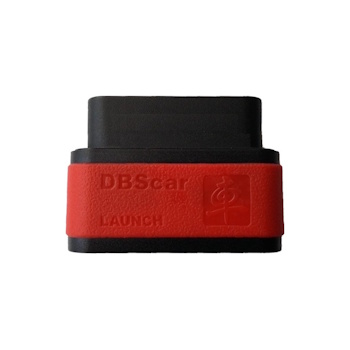

Аббревиатура VCI расшифровывается как Vehicle Communication Interface — «интерфейс связи с автомобилем». Это модуль, который вставляется в диагностический разъём OBD-II (DLC) и служит посредником между машиной и прибором. DBScar — фирменное название VCI-адаптеров Launch и одновременно единая платформа, на которой выпускаются все современные сканеры серии X-431. Кстати, у имени есть расшифровка: DBS — Diagnosis-Based Services, «сервисы на основе диагностики». В заводских документах Launch продукт так и описан — «diagnosis-based-service telematics product», а по Bluetooth первые адаптеры представлялись именем «DBS XXXXXXX». То есть DBScar — это буквально «автомобиль с сервисами, растущими из диагностики»: название оказалось не техническим, а программным.

Чтобы понять роль адаптера, важно развести три понятия — протокол, адаптер и программу. Электронные блоки управления автомобиля (ЭБУ) общаются с диагностикой не «как придётся», а по стандартным протоколам — установленным правилам обмена данными. Через разъём OBD-II, в зависимости от марки и года выпуска, доступны несколько таких протоколов:

• ISO 9141-2 и ISO 14230-4 (KWP2000) — обмен по линии K-Line, характерный для старых европейских и азиатских автомобилей;
• SAE J1850 VPW и SAE J1850 PWM — протоколы американских машин (GM и Ford соответственно);
• ISO 15765-4 (CAN) — шина CAN, ставшая с конца 2000-х обязательной для новых автомобилей и сегодня являющаяся основным протоколом диагностики;
• CAN FD и Do-IP — в более современных и премиальных моделях.

Роли в связке распределяются так: DBScar подключается к колодке OBD-II и по нужному протоколу опрашивает блоки автомобиля; марочная программа определяет, что именно спрашивать и как трактовать ответ; планшет X-431 — экран, на котором работает программа: результат диалога с машиной он получает от адаптера по Bluetooth и показывает в виде понятных меню — ошибки, параметры, тесты.

Отсюда частый вопрос: можно ли поставить приложение Launch на обычный смартфон? Технически Android — открытая система, но это нестандартный сценарий, и чаще всего он не работает: в своих сканерах Launch использует довольно старые версии Android и отлаживает софт именно под них, а на свежих версиях оригинальное приложение может вести себя некорректно — вплоть до полной неработоспособности.

Откуда взялся DBScar

Совсем коротко: первый беспроводной адаптер Launch появился ещё в 2008 году в составе сканера X-431 DIAGUN, в 2012-м микросхема собственной разработки позволила уместить полносистемную диагностику уровня «взрослых» X-431 в 26-граммовый DBScar, а из него выросли телематическая платформа golo и народный EasyDiag. Сам же DBScar стал штатным VCI всей новой линейки X-431 — начиная с AUTODIAG и первого X-431 PRO. Полную историю этой эволюции — по внутренним документам Launch, которые публикуются впервые, — мы рассказали в большой статье «От DBScar до SmartLink: как Launch придумала удалённую диагностику». Здесь же сосредоточимся на том, что представляет собой адаптер сегодня.

Какой DBScar в каком приборе

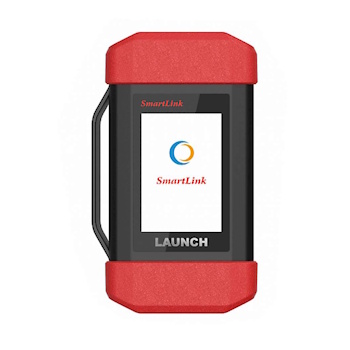

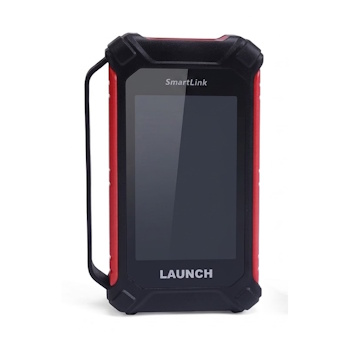

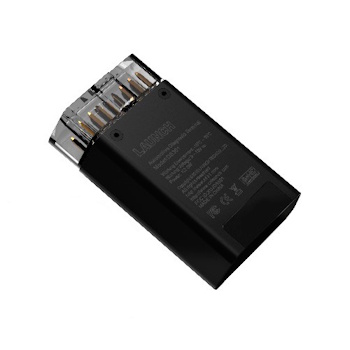

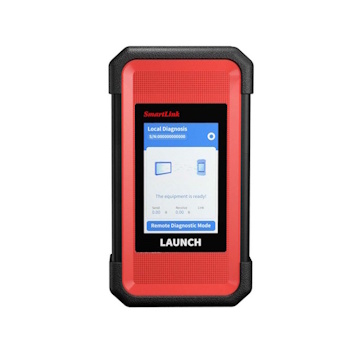

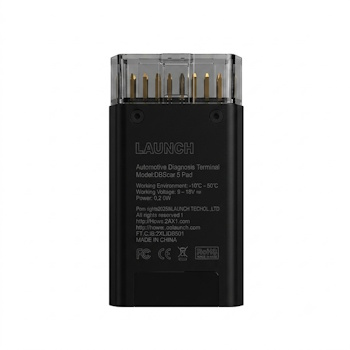

За годы выпуска серии X-431 адаптер прошёл несколько поколений. С определённого момента линейки приборов расходятся: серия PRO продолжает жить на адаптерах DBScar, а серия PAD переходит на SmartBox, позже переименованный в SmartLink. Кстати, SmartBox — имя с историей: так назывался диагностический блок ещё в самом первом X-431, затем он был встроен в X-431 Master и X-431 IV — поэтому в линейке PAD нумерация начинается сразу с 3.0. Сориентироваться поможет таблица:

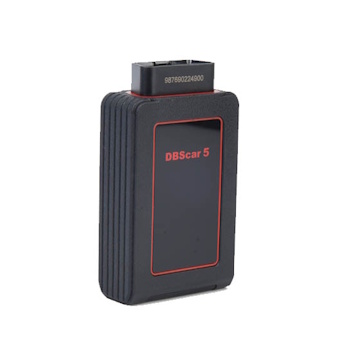

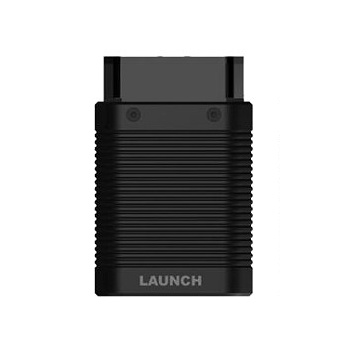

Как выглядят поколения адаптеров

Отдельно про CAN FD: для адаптеров DBScar II, 5 и IV компания в своё время выпускала специальный переходник (арт. 301190732), но сегодня это уже история — у официальных дистрибьюторов его не найти. Так что если вам нужен CAN FD, практичный путь один: прибор с адаптером DBScar VII или SmartLink, где поддержка есть штатно.

Лицензия и серийный номер: почему «чужой» DBScar не заработает

Здесь есть важный нюанс, который многие понимают неправильно. Приложение на планшете — это лишь оболочка. Внутри него — множество отдельных марочных программ, своя под каждую из более чем 100 поддерживаемых марок. И привязка идёт именно на этом уровне: каждая марочная программа лицензионно залочена на серийный номер адаптера DBScar.

Рождается эта привязка при регистрации. Прибор после покупки требует регистрации — до неё это просто железо. Первый шаг — учётная запись в системе Launch, она создаётся прямо в приложении кнопкой «Регистрация»: раньше пользователь придумывал логин и пароль, сейчас достаточно указать почту и ввести код из письма. Второй шаг — активация разъёма, того самого VCI-адаптера. Для этого в комплекте лежит специальный конверт с кодом активации — похожий на банковский, в каких когда-то выдавали пин-коды карт. Вскрываете его и вводите в форму серийный номер адаптера (в конверте он совпадает с номером на корпусе) и код активации — если всё внесено верно, система привязывает серийный номер к вашей учётной записи. Так возникает связка «логин — серийный номер адаптера». Берегите эти данные: именно они, а не планшет, и есть ваш прибор.

У этой строгой схемы есть очень удобная обратная сторона: планшет в ней — просто носитель приложения. Приложение заглючило, планшет сломался или совсем умер (что делать в этом случае — отдельная инструкция) — сбрасываете его до заводских настроек или берёте новый, скачиваете оригинальное приложение и входите под своей учёткой. Приложение само подтянет с сервера привязанный к ней серийный номер адаптера, а в разделе обновлений будут ждать все ваши программы — останется заново их загрузить.

Дальше в дело вступает сервер обновлений: при каждом обращении за софтом он по серийному номеру определяет, какая комплектация ПО положена этому адаптеру для его региона продажи и действует ли лицензия на обновления. Действует — сервер отдаёт актуальные версии марочных программ; просрочена — доступными останутся только версии, актуальные на момент окончания лицензии.

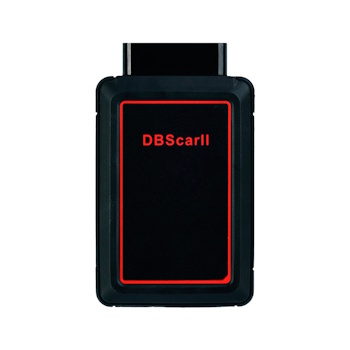

И это ещё не всё: даже одинаково названные адаптеры не равнозначны применительно к разным приборам. DBScar II от X-431 PRO v2.0 и DBScar II от X-431 PRO3 v2.0 — разные адаптеры: у них разные серии серийных номеров, и «переставить» адаптер от PRO на PRO3 не получится. Название на корпусе совпадает — а принадлежность конкретному прибору нет. Поэтому «чужой» DBScar с вашим прибором полноценно не заработает, а сам адаптер — не просто «переходник», а лицензионно значимая часть комплекта.

Замена адаптера: как это устроено на самом деле

Замена DBScar — это не «купил и вставил», а регламентированная процедура. От причины замены зависят и её стоимость, и действия, которые обязан выполнить дистрибьютор по выводу старого адаптера из обращения:

• Поломка. Старый адаптер утилизируется с фотофиксацией, оформляется заявление на замену с указанием старого и нового серийных номеров.
• Утеря. Составляется акт утери, прикладывается документ, подтверждающий факт приобретения прибора, и оформляется то же заявление на замену.

Ключевой момент: новый адаптер должен быть заранее закреплён за тем дистрибьютором, который выполняет замену, — то есть приобретён им как запчасть под его дилерский код. Адаптер, оформленный на одного дистрибьютора, не может быть проведён другим, и наоборот.

Именно поэтому клиент, купивший прибор «на стороне» и обратившийся за заменой к официальному дистрибьютору, нередко слышит отказ. И дело не в нежелании помочь — при всём желании официальный дистрибьютор физически не может провести замену адаптера, закреплённого за другим продавцом. Это ещё один веский довод покупать оборудование Launch у официального дистрибьютора: сервис и замена адаптера возможны только по «своей» линии. О самой процедуре мы отдельно писали в новости «Замена DBScar новой ревизии», а инструкции по регистрации приборов под дилерским кодом 7A собраны в разделе «Регистрация оборудования».

Коротко о главном

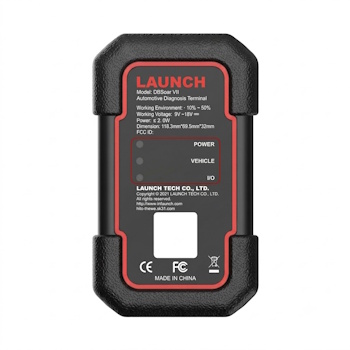

DBScar — это VCI-адаптер, физический мост между автомобилем и сканером Launch X-431: он опрашивает блоки машины по нужному протоколу и передаёт данные программе на планшете по Bluetooth. В приборах серии PRO сегодня работают адаптеры DBScar вплоть до DBScar VII с CAN FD и Do-IP, серия PAD ушла на SmartLink. Главное, что стоит запомнить владельцу: адаптер привязан к прибору лицензией и серийным номером, «чужой» DBScar не заработает, а замена — регламентированная процедура по линии «своего» дистрибьютора. Поэтому и покупать прибор, и обслуживать его надёжнее всего у официального дистрибьютора.
